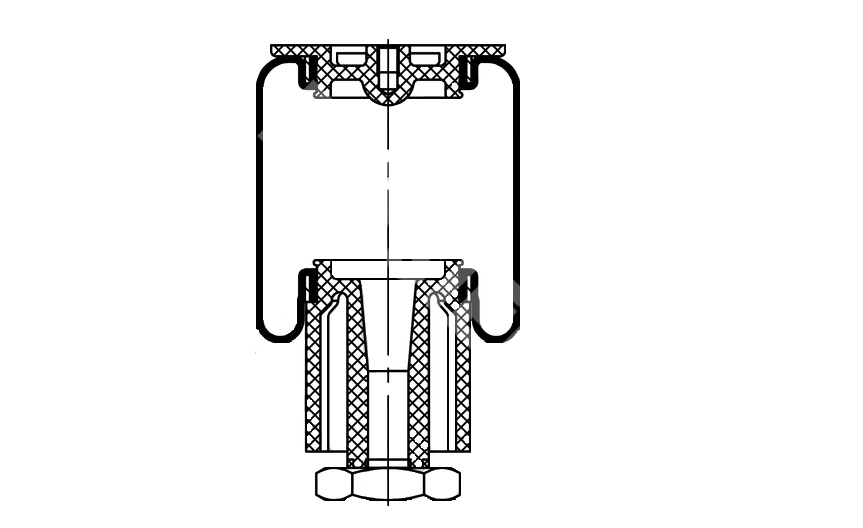

S sērija
Vācu ražotāja "Contitech" pneimatiskie spilveni – viegli uzstādāms, ļoti izturīgs un ekonomisks līdzeklis, ko izmanto celšanai un vibrācijas slāpēšanai. Pateicoties plašajai modeļu izvēlei, šos gaisa spilvenus var pielāgot pat sarežģītām rūpniecības iekārtām.
- Gaisa spilvenu celtspēja – no 0,5 kN līdz 440 kN, celšanas augstums – līdz 450 mm.
- Pašsvārstību frekvence – no 0,5 Hz līdz 3,5 Hz. Pieļaujamā slodze – no 0,5 kN līdz vairāk nekā 440 kN.
Pneimatisko spilvenu izmantošana celšanai: spriegošanas mehānismos, autotransportā, līmēšanas, formēšanas u. c. iekārtās, presēs, štancēs, izpletējos, konveijeros, sulu spiešanas presēs, pneimatiskajos domkratos, šķērveida pacēlājos u. c., celšanas iekārtās, etiķešu līmēšanas un iepakošanas iekārtās, izklaižu parku atrakcijās u. c.
Pneimatisko spilvenu izmantošana vibrācijas izolēšanai: kompresoros, dzinējos, tekstila darbgaldos, konveijeru uzlādes vietās, vibrokonveijeros lielās žāvēšanas mašīnās, centrifūgās, komerciālajās veļas mazgāšanas mašīnās, vadības skapjos.
Tips | Min. montāžas augstums (mm) | Maks. diametrs (mm) | Nepiecie-šamais montāžas platums (mm) | Maks. ieteicamā gaita (mm) | Maks. gaita (mm) | Pneimatiskā izmantošana | Vibrācijas izolēšana | ||||
p = 8 bar | |||||||||||
Min. gaita (kN) | Puse gaitas (kN) | Maks. gaita (kN) | Ieteicamais darba augstums (mm) | Maks. slodze, ja ir ieteicamais darba augstums un 8 bar (kN) | Pašfre-kvence, ja ir ieteicamais darba augstums un 8 bar (kN) | ||||||
SK 19-4 | 30 | 60 | 70 | 26 | 33 | 1.4 | 0.8 | 0.4 | 45 | 1.2 | 3.2 |
SK 37-6P02 | 38 | 88 | 100 | 37 | 46 | 3.1 | 2.6 | 1.5 | 60 | 2.9 | 2.6 |
SK 37-8P02 | 38 | 88 | 100 | 62 | 72 | 3.1 | 3.0 | 1.2 | 75 | 3.0 | 2.3 |
SK 37-10P02* | 65 | 100 | 120 | 85 | 95 | 3.5 | 3.0 | 0.5** | - | - | - |
SZ 35-11 | 95 | 80 | 100 | 100 | 110 | 2.2 | 2.2 | 1.9 | 150 | 2.2 | 2.0 |
SZ 50-11 | 95 | 97 | 115 | 95 | 105 | 3.3 | 3.3 | 2.8 | 150 | 3.3 | 1.9 |
SZ 70-11 | 95 | 123 | 140 | 85 | 105 | 5.7 | 5.7 | 5.0 | 150 | 5.7 | 1.9 |
SZ 100-11 | 95 | 151 | 170 | 85 | 105 | 7.8 | 7.8 | 5.4 | 150 | 7.8 | 1.8 |
SZ 140-11 | 95 | 173 | 190 | 90 | 105 | 11.0 | 10.9 | 7.9 | 140 | 11.0 | 2.1 |
