Pneimatiskie gaisa spilveni rūpnieciskiem lietojumiem

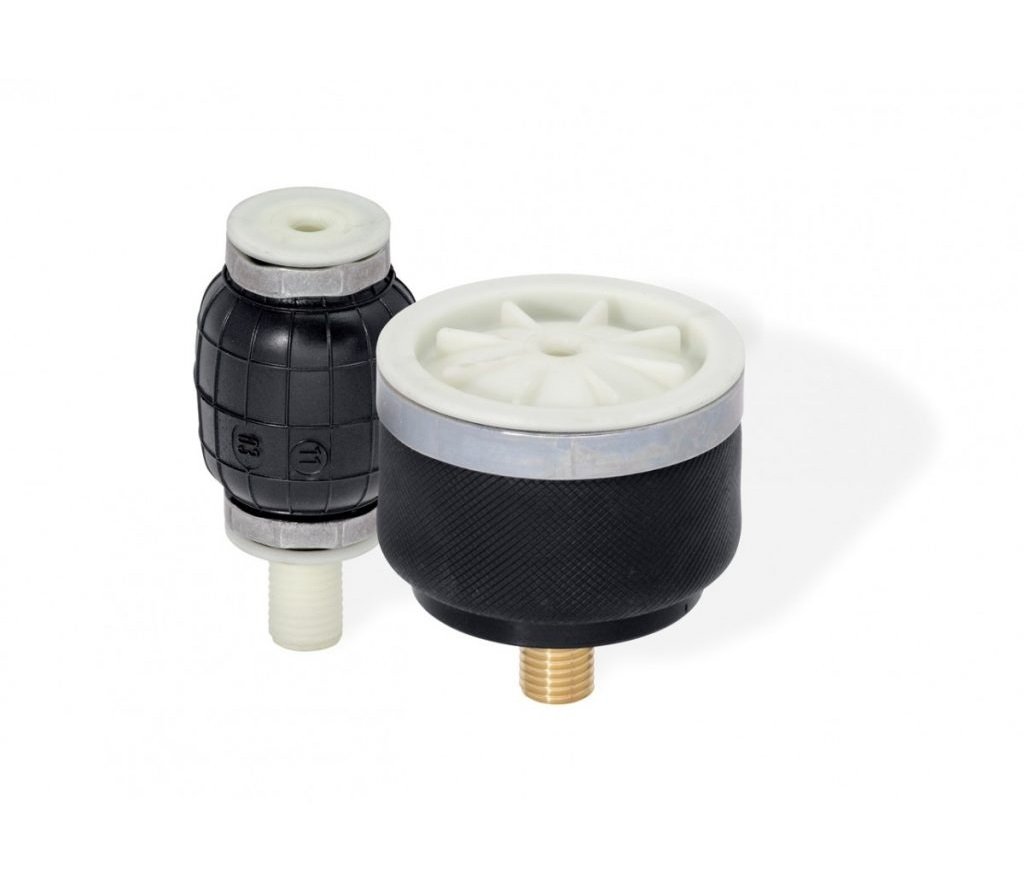

S sērija: pneimatiskās atsperes

Vācu ražotāja “Contitech” pneimatiskie spilveni – viegli uzstādāms, ļoti izturīgs un ekonomisks līdzeklis, ko izmanto celšanai un vibrācijas slāpēšanai. Pateicoties plašajai modeļu izvēlei, šos gaisa spilvenus var pielāgot pat sarežģītām rūpniecības iekārtām.

Sazinieties ar

Gaisa spilvenu celtspēja – no 0,5 kN līdz 440 kN, celšanas augstums – līdz 450 mm.
Pašsvārstību frekvence – no 0,5 Hz līdz 3,5 Hz. Pieļaujamā slodze – no 0,5 kN līdz vairāk nekā 440 kN.

Pneimatisko spilvenu izmantošana celšanai: spriegošanas mehānismos, autotransportā, līmēšanas, formēšanas u. c. iekārtās, presēs, štancēs, izpletējos, konveijeros, sulu spiešanas presēs, pneimatiskajos domkratos, šķērveida pacēlājos u. c., celšanas iekārtās, etiķešu līmēšanas un iepakošanas iekārtās, izklaižu parku atrakcijās u. c.

Pneimatisko spilvenu izmantošana vibrācijas izolēšanai: kompresoros, dzinējos, tekstila darbgaldos, konveijeru uzlādes vietās, vibrokonveijeros lielās žāvēšanas mašīnās, centrifūgās, komerciālajās veļas mazgāšanas mašīnās, vadības skapjos.

Tips	Min. montāžas augstums (mm)	Maks. diametrs (mm)	Nepiecie-šamais montāžas platums (mm)	Maks. ieteicamā gaita (mm)	Maks. gaita (mm)	Pneimatiskā izmantošana			Vibrācijas izolēšana
						p = 8 bar			Vibrācijas izolēšana
						Min. gaita (kN)	Puse gaitas (kN)	Maks. gaita (kN)	Ieteicamais darba augstums (mm)	Maks. slodze, ja ir ieteicamais darba augstums un 8 bar (kN)	Pašfre-kvence, ja ir ieteicamais darba augstums un 8 bar (kN)
SK 19-4	30	60	70	26	33	1.4	0.8	0.4	45	1.2	3.2
SK 37-6P02	38	88	100	37	46	3.1	2.6	1.5	60	2.9	2.6
SK 37-8P02	38	88	100	62	72	3.1	3.0	1.2	75	3.0	2.3
SK 37-10P02*	65	100	120	85	95	3.5	3.0	0.5**	–	–	–

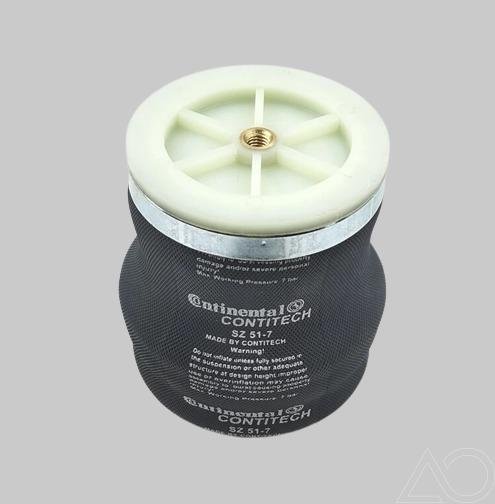

SZ 35-11	95	80	100	100	110	2.2	2.2	1.9	150	2.2	2.0
SZ 50-11	95	97	115	95	105	3.3	3.3	2.8	150	3.3	1.9
SZ 70-11	95	123	140	85	105	5.7	5.7	5.0	150	5.7	1.9
SZ 100-11	95	151	170	85	105	7.8	7.8	5.4	150	7.8	1.8
SZ 140-11	95	173	190	90	105	11.0	10.9	7.9	140	11.0	2.1
